エアー抜キボルト（並目
画像をクリックして拡大イメージを表示
-
5.0
-
-
規格：エアー抜キボルト（ガス抜きボルト）
JIS B 1176 六角穴付きボルトをベースとした特殊機能ボルト
材質：ステンレス（SUS304、SUS316L等）、チタン、鉄系特殊材
強度区分：SUS304系 A2-70相当、SUS316L系 A4-70相当
取り扱いサイズ：M2～M16、長さ3～90mm
取り扱い表面処理：生地、MOコート
利用方法・用途・特徴：ボルト中心部に貫通穴を設けた特殊ボルトで、締結部やねじ穴底部に滞留する空気やガスを外部へ排出できます。真空機器、半導体製造装置、分析装置、医療機器、電子機器、クリーンルーム設備など、気体の滞留を防止したい箇所に適しています。
エアー抜キボルトの商品説明

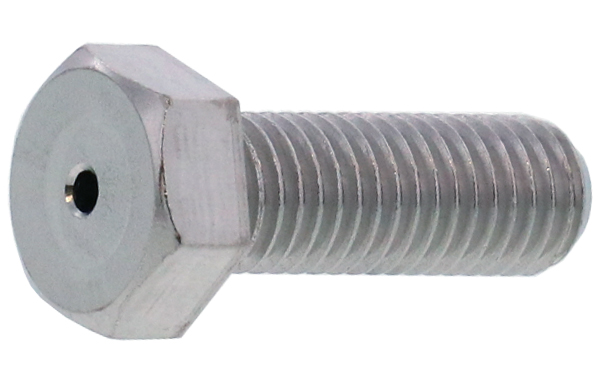

エアー抜キボルトは、ボルト軸の中心に微細な貫通穴を設けた特殊締結部品です。通常のボルトでは締結時にねじ穴内部へ空気やガスが閉じ込められることがありますが、本製品は内部通路を介して空気を逃がすことができるため、真空環境や高い清浄度が求められる設備で使用されています。
半導体製造装置、真空チャンバー、分析機器、光学機器、医療関連装置などでは、微量な残留ガスが製品品質や測定精度に影響を与える場合があります。エアー抜キボルトは、そのような環境において効率的な排気をサポートし、安定した設備運用に貢献します。
材質には耐食性に優れたステンレスやSUS316L、軽量で耐食性の高いチタンなどが用意されており、使用環境に応じた選定が可能です。また、MOコート仕様は締付時のかじり防止対策として利用されます。
選定の際は、ねじ径、長さ、材質、穴径、使用環境を確認し、必要な排気性能や耐食性能に適した仕様をお選びください。
| ねじ径 | 頭径(D) | 頭高さ(K) | 六角穴(S) | エアー穴径(φd) |
|---|---|---|---|---|
| M3 | 5.5 | 3.0 | 2.5 | 1.5 |
| M4 | 7.0 | 4.0 | 3.0 | 1.5 |
| M5 | 8.5 | 5.0 | 4.0 | 1.5 |
| M6 | 10.0 | 6.0 | 5.0 | 2.0 |
| M8 | 13.0 | 8.0 | 6.0 | 2.0 |
| M10 | 16.0 | 10.0 | 8.0 | 2.0 |
| M12 | 18.0 | 12.0 | 10.0 | 3.0 |
| M16 | 24.0 | 16.0 | 14.0 | 3.0 |
エアー抜キボルト（並目
| 商品名 商品コード |
材質 | 表面処理 |
サイズ 径+長さ(ℓ) |
バラ売り |
在庫
在庫とは小箱もしくはバラ1本はある状態です。更新日時を参照してください。
|
代替品
代替品とは
「代替品」の「あり」をクリックすると、「代替品一覧」へ移動します。
|
小箱入数
|
小箱単価
小箱でお買い上げの際の １本あたりの価格です。 税込/税抜
|
カートに入れる
カートとは「カートに入れる」ボタンをクリックすると数量入力画面が表示されます。バラ・小箱・大箱の単位も確認できます。
|
|---|---|---|---|---|---|---|---|---|---|
|
エアー抜キボルト（並目
B002J0000030005000 |
ステンレス | 生地 | 3 X 5(P=0.5 |
|
あり | なし | 200 | 166円 151円 | |
|
エアー抜キボルト（並目
B002J0000030006000 |
ステンレス | 生地 | 3 X 6(P=0.5 |
|
あり | なし | 200 | 166円 151円 | |
|
エアー抜キボルト（並目
B002J0000030008000 |
ステンレス | 生地 | 3 X 8(P=0.5 |
|
あり | なし | 200 | 174円 159円 | |
|
エアー抜キボルト（並目
B002J0000030010000 |
ステンレス | 生地 | 3 X 10(P=0.5 |
|
あり | なし | 200 | 183円 167円 | |
|
エアー抜キボルト（並目
B002J0000030012000 |
ステンレス | 生地 | 3 X 12(P=0.5 |
|
あり | なし | 200 | 210円 191円 | |
|
エアー抜キボルト（並目
B002J0000030015000 |
ステンレス | 生地 | 3 X 15(P=0.5 |
|
品薄 | なし | 200 | 270円 246円 | |
|
エアー抜キボルト（並目
B002J0000040008000 |
ステンレス | 生地 | 4 X 8(P=0.7 |
|
あり | なし | 200 | 174円 159円 | |
|
エアー抜キボルト（並目
B002J0000040010000 |
ステンレス | 生地 | 4 X 10(P=0.7 |
|
あり | なし | 200 | 179円 163円 | |
|
エアー抜キボルト（並目
B002J0000040012000 |
ステンレス | 生地 | 4 X 12(P=0.7 |
|
あり | なし | 200 | 183円 167円 | |
|
エアー抜キボルト（並目
B002J0000040016000 |
ステンレス | 生地 | 4 X 16(P=0.7 |
|
品薄 | なし | 200 | 226円 206円 | |
|
エアー抜キボルト（並目
B002J0000040020000 |
ステンレス | 生地 | 4 X 20(P=0.7 |
|
あり | なし | 200 | 279円 254円 | |
|
エアー抜キボルト（並目
B002J0000050010000 |
ステンレス | 生地 | 5 X 10(P=0.8 |
|
あり | なし | 200 | 182円 166円 | |
|
エアー抜キボルト（並目
B002J0000050012000 |
ステンレス | 生地 | 5 X 12(P=0.8 |
|
あり | なし | 200 | 196円 179円 | |
|
エアー抜キボルト（並目
B002J0000050014000 |
ステンレス | 生地 | 5 X 14(P=0.8 |
|
あり | なし | 200 | 210円 191円 | |
|
エアー抜キボルト（並目
B002J0000050015000 |
ステンレス | 生地 | 5 X 15(P=0.8 |
|
あり | なし | 200 | 214円 195円 | |
|
エアー抜キボルト（並目
B002J0000050016000 |
ステンレス | 生地 | 5 X 16(P=0.8 |
|
あり | なし | 200 | 218円 199円 | |
|
エアー抜キボルト（並目
B002J0000050018000 |
ステンレス | 生地 | 5 X 18(P=0.8 |
|
あり | なし | 200 | 260円 237円 | |
|
エアー抜キボルト（並目
B002J0000050020000 |
ステンレス | 生地 | 5 X 20(P=0.8 |
|
あり | なし | 200 | 288円 262円 | |
|
エアー抜キボルト（並目
B002J0000050025000 |
ステンレス | 生地 | 5 X 25(P=0.8 |
|
あり | なし | 100 | 314円 286円 | |
|
エアー抜キボルト（並目
B002J0000050030000 |
ステンレス | 生地 | 5 X 30(P=0.8 |
|
あり | なし | 100 | 435円 396円 | |
|
エアー抜キボルト（並目
B002J0000050035000 |
ステンレス | 生地 | 5 X 35(P=0.8 |
|
あり | なし | 100 | 479円 436円 | |
|
エアー抜キボルト（並目
B002J0000050040000 |
ステンレス | 生地 | 5 X 40(P=0.8 |
|
あり | なし | 100 | 529円 481円 | |
|
エアー抜キボルト（並目
B002J0000060008000 |
ステンレス | 生地 | 6 X 8(P=1.0 |
|
あり | なし | 200 | 182円 166円 | |
|
エアー抜キボルト（並目
B002J0000060010000 |
ステンレス | 生地 | 6 X 10(P=1.0 |
|
あり | なし | 200 | 196円 179円 | |
|
エアー抜キボルト（並目
B002J0000060012000 |
ステンレス | 生地 | 6 X 12(P=1.0 |
|
あり | なし | 200 | 210円 191円 | |
|
エアー抜キボルト（並目
B002J0000060015000 |
ステンレス | 生地 | 6 X 15(P=1.0 |
|
あり | なし | 200 | 246円 224円 | |
|
エアー抜キボルト（並目
B002J0000060016000 |
ステンレス | 生地 | 6 X 16(P=1.0 |
|
あり | なし | 200 | 246円 224円 | |
|
エアー抜キボルト（並目
B002J0000060018000 |
ステンレス | 生地 | 6 X 18(P=1.0 |
|
あり | なし | 200 | 297円 270円 | |
|
エアー抜キボルト（並目
B002J0000060020000 |
ステンレス | 生地 | 6 X 20(P=1.0 |
|
あり | なし | 200 | 297円 270円 | |
|
エアー抜キボルト（並目
B002J0000060025000 |
ステンレス | 生地 | 6 X 25(P=1.0 |
|
あり | なし | 100 | 314円 286円 | |
|
エアー抜キボルト（並目
B002J0000060030000 |
ステンレス | 生地 | 6 X 30(P=1.0 |
|
あり | なし | 100 | 388円 353円 | |
|
エアー抜キボルト（並目
B002J0000080010000 |
ステンレス | 生地 | 8 X 10(P=1.25 |
|
あり | なし | 100 | 218円 199円 | |
|
エアー抜キボルト（並目
B002J0000080012000 |
ステンレス | 生地 | 8 X 12(P=1.25 |
|
あり | なし | 100 | 224円 204円 | |
|
エアー抜キボルト（並目
B002J0000080014000 |
ステンレス | 生地 | 8 X 14(P=1.25 |
|
あり | なし | 100 | 237円 216円 | |
|
エアー抜キボルト（並目
B002J0000080015000 |
ステンレス | 生地 | 8 X 15(P=1.25 |
|
あり | なし | 100 | 237円 216円 | |
|
エアー抜キボルト（並目
B002J0000080016000 |
ステンレス | 生地 | 8 X 16(P=1.25 |
|
あり | なし | 100 | 257円 234円 | |
|
エアー抜キボルト（並目
B002J0000080020000 |
ステンレス | 生地 | 8 X 20(P=1.25 |
|
あり | なし | 100 | 280円 255円 | |
|
エアー抜キボルト（並目
B002J0000080025000 |
ステンレス | 生地 | 8 X 25(P=1.25 |
|
あり | なし | 80 | 323円 294円 | |
|
エアー抜キボルト（並目
B002J0000080030000 |
ステンレス | 生地 | 8 X 30(P=1.25 |
|
品薄 | なし | 80 | 419円 381円 | |
|
エアー抜キボルト（並目
B002J0000080035000 |
ステンレス | 生地 | 8 X 35(P=1.25 |
|
あり | なし | 70 | 437円 398円 |
エアー抜キボルト（並目
