規格：旧JIS F 3022 船舶用鋼管取付Uボルト B形相当

材質：鉄（SS400）、ステンレス

強度区分：一般的な強度区分表示なし

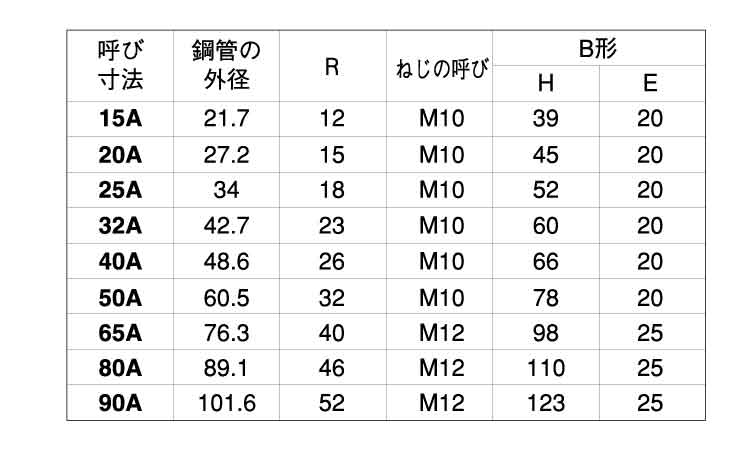

取り扱いサイズ：15A、20A、25A、32A、40A、50A、65A、80A、90A

取り扱い表面処理：生地、三価ホワイト、溶融亜鉛メッキ、ユニクロ、有色クロメート

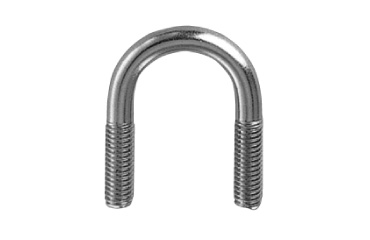

利用方法・用途・特徴：Uボルト（船舶用・B形）は、船舶配管や各種鋼管を支持金具、架台、ブラケットなどへ固定するために使用されるU字形状のボルトです。B形は、比較的小径の鋼管に使用される形状で、A形に比べて立ち上がりやねじ部が短めに設計されています。一般的には90A以下の配管固定に用いられ、片側1個のナットで締結する用途に適しています。

Uボルト（船舶用・B形）は、鋼管をまたぐように取り付け、両端のねじ部をナットで締め付けることで配管を保持する締結部品です。船舶設備の配管固定をはじめ、配管ラック、機械設備、架台まわり、工場設備など、丸パイプや鋼管を安定して固定したい箇所に使用されます。船舶用UボルトにはA形・B形・C形があり、B形は主に15Aから90A程度の比較的小さい管径に対応する形状として使われます。

材質は鉄やステンレスがあり、使用環境に合わせて選定できます。鉄製は一般的な設備や屋内外の配管固定に使いやすく、表面処理を組み合わせることで防錆性を高めることができます。ステンレス製は、湿気の多い場所や水まわり、さびを避けたい環境での使用に適しています。表面処理は、生地、三価ホワイト、溶融亜鉛メッキ、ユニクロ、有色クロメートなどがあり、設置場所の環境や外観、耐食性の必要度に応じて選ぶことができます。

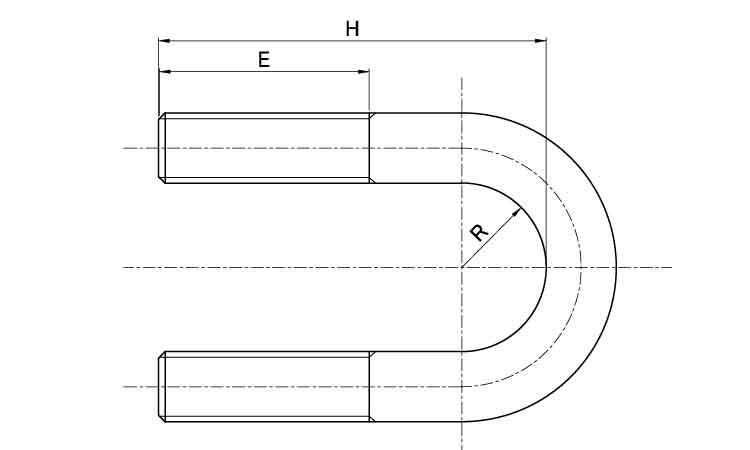

選定時は、固定する鋼管の呼び径、外径、ねじ径、取付高さ、表面処理を確認することが重要です。B形はねじ部が短めのため、厚みのある取付部材や複数部材を重ねて締結する場合は、ねじのかかり代やナットの締付け余裕を事前に確認してください。また、振動が大きい場所や強い保持力が必要な箇所では、使用条件に応じてC形など他形状との比較もおすすめです。船舶用としての寸法体系に沿ったUボルトを選ぶことで、配管を無理なく固定し、施工性と安定性を確保しやすくなります。
