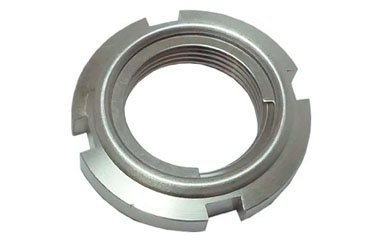

ファインＵナット
画像をクリックして拡大イメージを表示

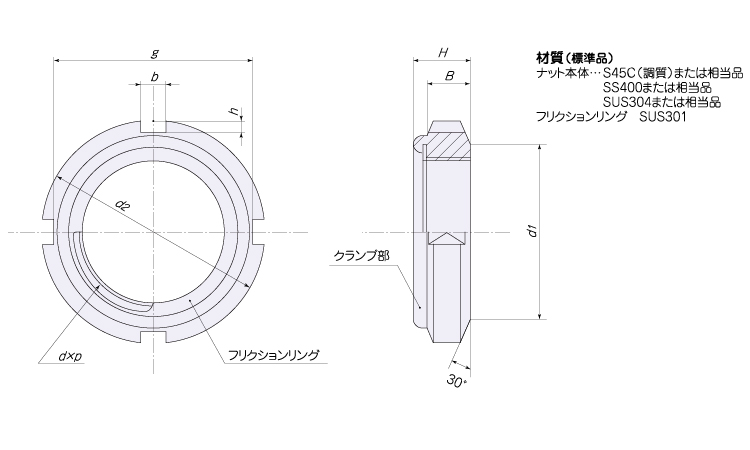

形状
●ナットにバネ効果のあるリング（フリクションリング）をカシめ一体化した物です。
特徴
●ベアリング用のゆるみ止めナットです。
●フリクションリングのバネ作用により雄ねじ部に摩擦が生じ、ゆるみ止め効果が発生します。
●中間位置で定着する事が出来ます。
●オールメタルなので耐熱性に優れています。
●シャフト側のキー溝加工が不要です。
●ナットにバネ効果のあるリング（フリクションリング）をカシめ一体化した物です。
特徴
●ベアリング用のゆるみ止めナットです。
●フリクションリングのバネ作用により雄ねじ部に摩擦が生じ、ゆるみ止め効果が発生します。
●中間位置で定着する事が出来ます。
●オールメタルなので耐熱性に優れています。
●シャフト側のキー溝加工が不要です。

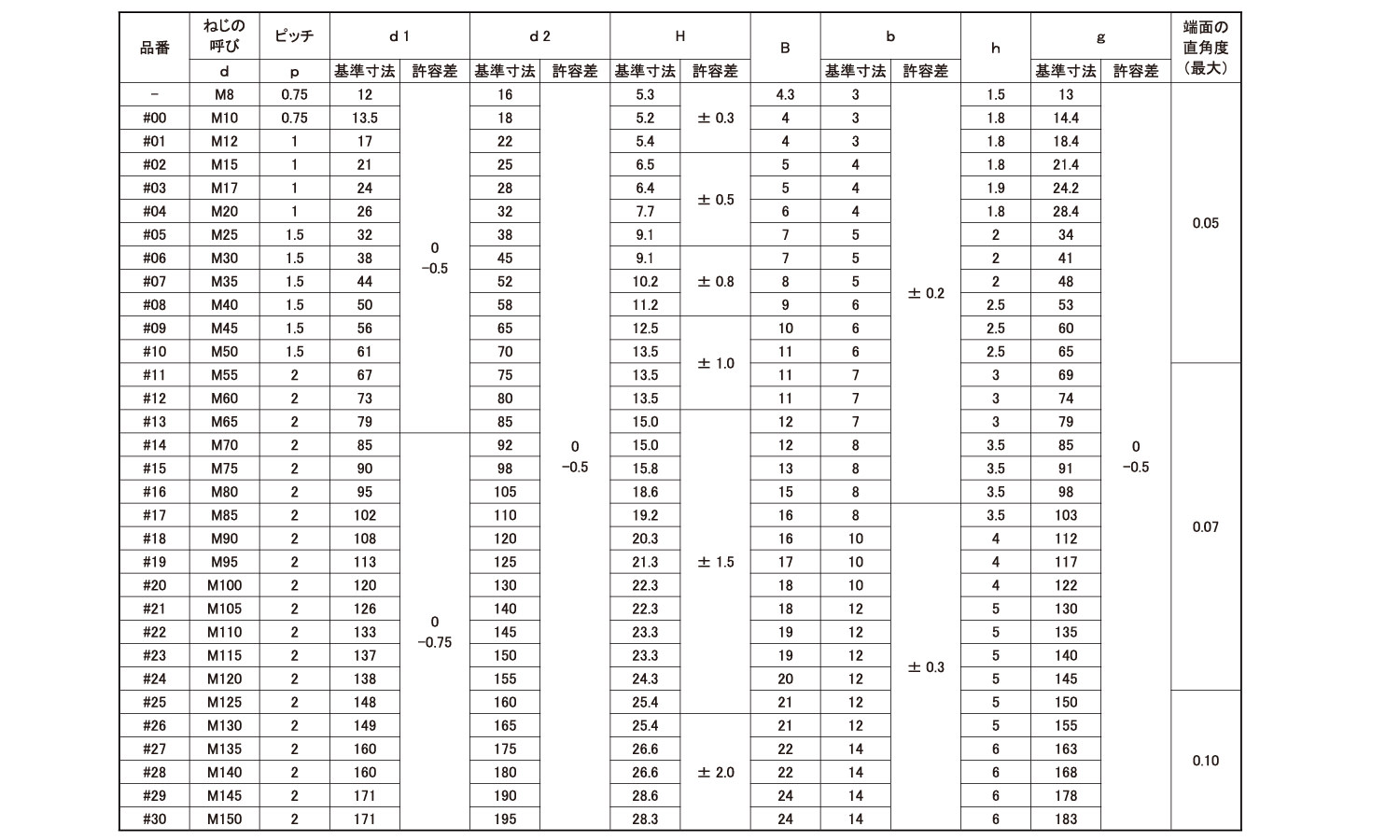

商品名：ファインＵナット
| 品番 | ねじの呼び d |
ピッチ p |
d1 基準寸法 |
d2 基準寸法 |
H 基準寸法 |
B | b 基準寸法 |
h | g 基準寸法 |
端面の 直角度 最大 |
|---|---|---|---|---|---|---|---|---|---|---|
| － | M8 | 0.75 | 12 | 16 | 5.3 | 4.3 | 3 | 1.5 | 13 | 0.05 |
| #00 | M10 | 0.75 | 13.5 | 18 | 5.2 | 4 | 3 | 1.8 | 14.4 | 0.05 |
| #01 | M12 | 1 | 17 | 22 | 5.4 | 4 | 3 | 1.8 | 18.4 | 0.05 |
| #02 | M15 | 1 | 21 | 25 | 6.5 | 5 | 4 | 1.8 | 21.4 | 0.05 |
| #03 | M17 | 1 | 24 | 28 | 6.4 | 5 | 4 | 1.9 | 24.2 | 0.05 |
| #04 | M20 | 1 | 26 | 32 | 7.7 | 6 | 4 | 1.8 | 28.4 | 0.05 |
| #05 | M25 | 1.5 | 32 | 38 | 9.1 | 7 | 5 | 2 | 34 | 0.05 |
| #06 | M30 | 1.5 | 38 | 45 | 9.1 | 7 | 5 | 2 | 41 | 0.05 |
| #07 | M35 | 1.5 | 44 | 52 | 10.2 | 8 | 5 | 2 | 48 | 0.05 |
| #08 | M40 | 1.5 | 50 | 58 | 11.2 | 9 | 6 | 2.5 | 53 | 0.05 |
| #09 | M45 | 1.5 | 56 | 65 | 12.5 | 10 | 6 | 2.5 | 60 | 0.05 |
| #10 | M50 | 1.5 | 61 | 70 | 13.5 | 11 | 6 | 2.5 | 65 | 0.05 |
| #11 | M55 | 2 | 67 | 75 | 13.5 | 11 | 7 | 3 | 69 | 0.05 |
| #12 | M60 | 2 | 73 | 80 | 13.5 | 11 | 7 | 3 | 74 | 0.07 |
| #13 | M65 | 2 | 79 | 85 | 15.0 | 12 | 7 | 3 | 79 | 0.07 |
| #14 | M70 | 2 | 85 | 92 | 15.0 | 12 | 8 | 3.5 | 85 | 0.07 |
| #15 | M75 | 2 | 90 | 98 | 15.8 | 13 | 8 | 3.5 | 91 | 0.07 |
| #16 | M80 | 2 | 95 | 105 | 18.6 | 15 | 8 | 3.5 | 98 | 0.07 |
| #17 | M85 | 2 | 102 | 110 | 19.2 | 16 | 8 | 3.5 | 103 | 0.07 |
| #18 | M90 | 2 | 108 | 120 | 20.3 | 16 | 10 | 4 | 112 | 0.07 |
| #19 | M95 | 2 | 113 | 125 | 21.3 | 17 | 10 | 4 | 117 | 0.07 |
| #20 | M100 | 2 | 120 | 130 | 22.3 | 18 | 10 | 4 | 122 | 0.07 |
| #21 | M105 | 2 | 126 | 140 | 22.3 | 18 | 12 | 5 | 130 | 0.07 |
| #22 | M110 | 2 | 133 | 145 | 23.3 | 19 | 12 | 5 | 135 | 0.07 |
| #23 | M115 | 2 | 137 | 150 | 23.3 | 19 | 12 | 5 | 140 | 0.07 |
| #24 | M120 | 2 | 138 | 155 | 24.3 | 20 | 12 | 5 | 145 | 0.07 |
| #25 | M125 | 2 | 148 | 160 | 25.4 | 21 | 12 | 5 | 150 | 0.10 |
| #26 | M130 | 2 | 149 | 165 | 25.4 | 21 | 12 | 5 | 155 | 0.10 |
| #27 | M135 | 2 | 160 | 175 | 26.6 | 22 | 14 | 6 | 163 | 0.10 |
| #28 | M140 | 2 | 160 | 180 | 26.6 | 22 | 14 | 6 | 168 | 0.10 |
| #29 | M145 | 2 | 171 | 190 | 28.6 | 24 | 14 | 6 | 178 | 0.10 |
| #30 | M150 | 2 | 171 | 195 | 28.3 | 24 | 14 | 6 | 183 | 0.10 |
※単位：mm。画像表をもとに、掲載枠に収まりやすいよう主要寸法を整理しています。
ファインＵナット
在庫更新日時：2026/06/12 03:00
| 商品名 商品コード |
材質 | 表面処理 |
サイズ 径+長さ(ℓ) |
バラ売り |
在庫
在庫とは小箱もしくはバラ1本はある状態です。更新日時を参照してください。
|
代替品
代替品とは
「代替品」の「あり」をクリックすると、「代替品一覧」へ移動します。
|
小箱入数
|
小箱単価
小箱でお買い上げの際の １本あたりの価格です。 税込/税抜
|
カートに入れる
カートとは「カートに入れる」ボタンをクリックすると数量入力画面が表示されます。バラ・小箱・大箱の単位も確認できます。
|
|---|---|---|---|---|---|---|---|---|---|
|
ファインＵナット
N00002200080000000 |
鉄 | 生地 | M8X0.75 |
|
あり | なし | 1 | 1,102円 1,002円 | |
|
ファインＵナット
N00002200100000000 |
鉄 | 生地 | M10 (#00 |
|
あり | なし | 1 | 453円 412円 | |
|
ファインＵナット
N00002200100000003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | M10 (#00 |
|
あり | なし | 1 | 843円 767円 | |
|
ファインＵナット
N00002200120000000 |
鉄 | 生地 | M12 (#01 |
|
あり | なし | 1 | 471円 429円 | |
|
ファインＵナット
N00002200150000000 |
鉄 | 生地 | M15 (#02 |
|
あり | なし | 1 | 501円 456円 | |
|
ファインＵナット
N00002200170000000 |
鉄 | 生地 | M17 (#03 |
|
あり | なし | 1 | 546円 497円 | |
|
ファインＵナット
N00002200200000000 |
鉄 | 生地 | M20 (#04 |
|
あり | なし | 1 | 617円 561円 | |
|
ファインＵナット
N00002200200000011 |
鉄 | ﾊﾟ-ｶ-(黒) | M20 (#04 |
|
あり | なし | 1 | 786円 715円 | |
|
ファインＵナット
N00002200250000000 |
鉄 | 生地 | M25 (#05 |
|
あり | なし | 1 | 811円 738円 | |
|
ファインＵナット
N00002200300000000 |
鉄 | 生地 | M30 (#06 |
|
あり | なし | 1 | 972円 884円 | |
|
ファインＵナット
N00002200350000000 |
鉄 | 生地 | M35 (#07 |
|
あり | なし | 1 | 1,162円 1,057円 | |
|
ファインＵナット
N00002200400000000 |
鉄 | 生地 | M40 (#08 |
|
あり | なし | 1 | 1,410円 1,282円 | |
|
ファインＵナット
N00002200450000000 |
鉄 | 生地 | M45 (#09 |
|
あり | なし | 1 | 1,661円 1,510円 | |
|
ファインＵナット
N00002200500000000 |
鉄 | 生地 | M50 (#10 |
|
あり | なし | 1 | 1,834円 1,668円 | |
|
ファインＵナット
N00002200550000000 |
鉄 | 生地 | M55 (#11 |
|
あり | なし | 1 | 2,156円 1,960円 | |
|
ファインＵナット
N00002200600000000 |
鉄 | 生地 | M60 (#12 |
|
あり | なし | 1 | 2,633円 2,394円 | |
|
ファインＵナット
N00002200650000000 |
鉄 | 生地 | M65 (#13 |
|
あり | なし | 1 | 3,182円 2,893円 | |
|
ファインＵナット
N00002200700000000 |
鉄 | 生地 | M70 (#14 |
|
あり | なし | 1 | 3,553円 3,230円 | |
|
ファインＵナット
N00002200750000000 |
鉄 | 生地 | M75 (#15 |
|
あり | なし | 1 | 4,012円 3,648円 | |
|
ファインＵナット
N00002200800000000 |
鉄 | 生地 | M80 (#16 |
|
あり | なし | 1 | 4,758円 4,326円 | |
|
ファインＵナット
N00002200850000000 |
鉄 | 生地 | M85 (#17 |
|
あり | なし | 1 | 5,694円 5,177円 | |
|
ファインＵナット
N00002200900000000 |
鉄 | 生地 | M90 (#18 |
|
あり | なし | 1 | 6,702円 6,093円 | |
|
ファインＵナット
N00002200950000000 |
鉄 | 生地 | M95 (#19 |
|
あり | なし | 1 | 7,728円 7,026円 | |
|
ファインＵナット
N00002201000000000 |
鉄 | 生地 | M100 (#20 |
|
あり | なし | 1 | 8,740円 7,946円 | |
|
ファインＵナット
N00202200100000000 |
ステンレス | 生地 | M10(#00 |
|
あり | なし | 1 | 3,182円 2,893円 | |
|
ファインＵナット
N00202200120000000 |
ステンレス | 生地 | M12(#01 |
|
あり | なし | 1 | 3,182円 2,893円 | |
|
ファインＵナット
N00202200150000000 |
ステンレス | 生地 | M15(#02 |
|
あり | なし | 1 | 3,182円 2,893円 | |
|
ファインＵナット
N00202200170000000 |
ステンレス | 生地 | M17(#03 |
|
あり | なし | 1 | 3,625円 3,296円 | |
|
ファインＵナット
N00202200200000000 |
ステンレス | 生地 | M20(#04 |
|
あり | なし | 1 | 3,891円 3,538円 | |
|
ファインＵナット
N00202200250000000 |
ステンレス | 生地 | M25(#05 |
|
あり | なし | 1 | 4,565円 4,150円 | |
|
ファインＵナット
N00202200300000000 |
ステンレス | 生地 | M30(#06 |
|
あり | なし | 1 | 5,654円 5,140円 | |
|
ファインＵナット
N00202200350000000 |
ステンレス | 生地 | M35(#07 |
|
あり | なし | 1 | 8,192円 7,448円 | |
|
ファインＵナット
N00202200400000000 |
ステンレス | 生地 | M40(#08 |
|
あり | なし | 1 | 9,139円 8,309円 | |
|
ファインＵナット
N00202200450000000 |
ステンレス | 生地 | M45(#09 |
|
あり | なし | 1 | 10,799円 9,818円 | |
|
ファインＵナット
N00202200500000000 |
ステンレス | 生地 | M50(#10 |
|
あり | なし | 1 | 12,389円 11,263円 | |
|
ファインＵナット
N00202200550000000 |
ステンレス | 生地 | M55 (#11 |
|
あり | なし | 1 | 14,336円 13,033円 | |
|
ファインＵナット
N00202200600000000 |
ステンレス | 生地 | M60 (#12 |
|
あり | なし | 1 | 19,423円 17,658円 | |
|
ファインＵナット
N00202200650000000 |
ステンレス | 生地 | M65 (#13 |
|
あり | なし | 1 | 22,003円 20,003円 | |
|
ファインＵナット
N00202200700000000 |
ステンレス | 生地 | M70 (#14 |
|
あり | なし | 1 | 25,194円 22,904円 | |
|
ファインＵナット
N00202200750000000 |
ステンレス | 生地 | M75 (#15 |
|
あり | なし | 1 | 29,863円 27,149円 |
ファインＵナット
