成型時インサートについて

成型時インサートとは「樹脂成型時に成形金型にセットし使用するインサート」です。
この種のインサートの形状はお客さまの金属形状に影響を受けることが多いため、
規格化していませんが、「各種形状、各種サイズ」を取りそろえております。

また使用時の注意として、「形成中、インサート固定時に金型ピンを
使用する場合」金型ピンとインサート内径の調整を行ってください。
メーカー側ではお客様よりインサート内径に指示がない場合、ＪＩＳⅡ級に沿い製作しています。

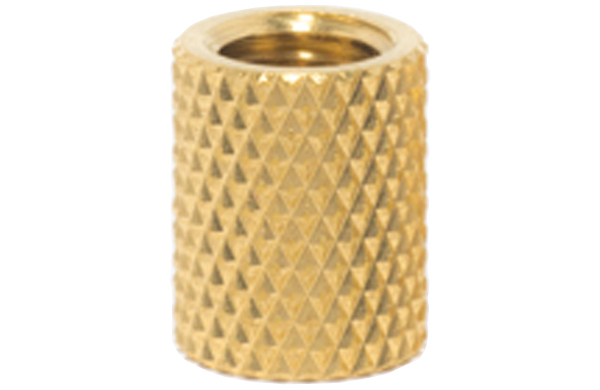

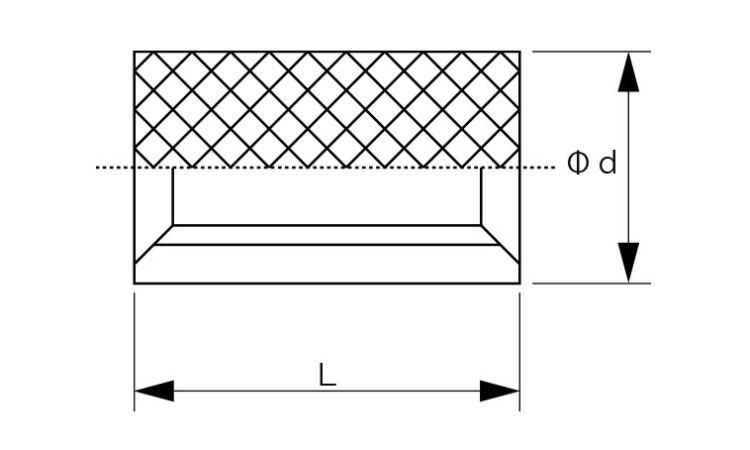

アヤメインサートについて

特徴
製品外径に「アヤメ状のローレット」が切ってあり、「トルク、引張力」にバランスが取れています。

形状
「溝」形状を追加することで「引張力」を強化可能です。
「貫通穴、止まり穴」を用意しています。

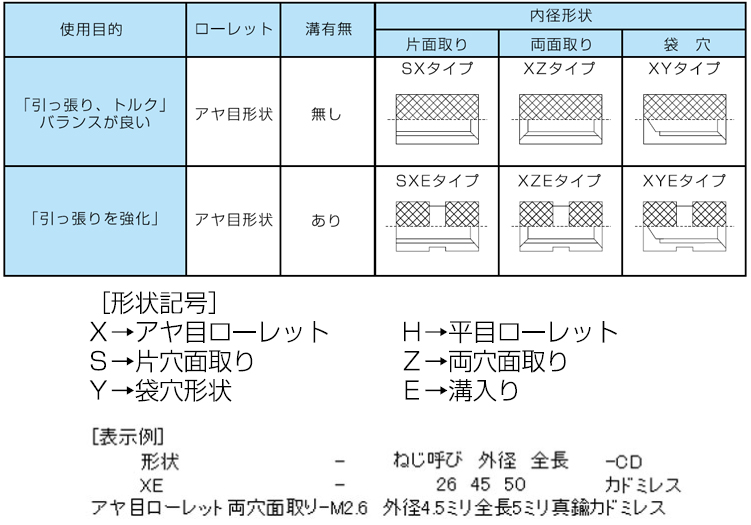

製品部番案内
〔形状記号〕

X　→アヤ目ローレット　　 H　→平目ローレット
S　→片穴面取り　　　　　 Z　→両面面取り
Y　→袋穴形状　　　　　　 E　→溝入り
