E形止め輪(JIS(磐田製
標準材質:SK85M又はSK85,
ステンレス表記→SUS304

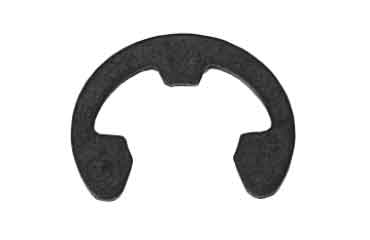

E形止め輪(Eリング)は、形状がアルファベットの”E”に似ていることから呼ばれています。
軸に円周溝を切り、ラジアル方向から挿入し保持部品を止めるリング状の止め輪です。
軸用のみで、商品の呼びサイズはスナップリングと違い、軸の溝径が商品サイズ名です。
取付けにはE文字の3点突起を溝に押し込んで止めます、専用工具(ETホルダーなど)を使うと便利ですが、一般工具でも使用はできます。(工具も扱っております)
素材は ばね用鋼でできており、弾力を利用して溝にはまる様になっています。
修理やメンテナンスのためセットしてあったEリングを外した場合は、へたり等により新品のEリングとは寸法が違う場合がありますが、スナップリングに比べ脱着時の変形が少ないのであまり大きく寸法が違うことはないようです。

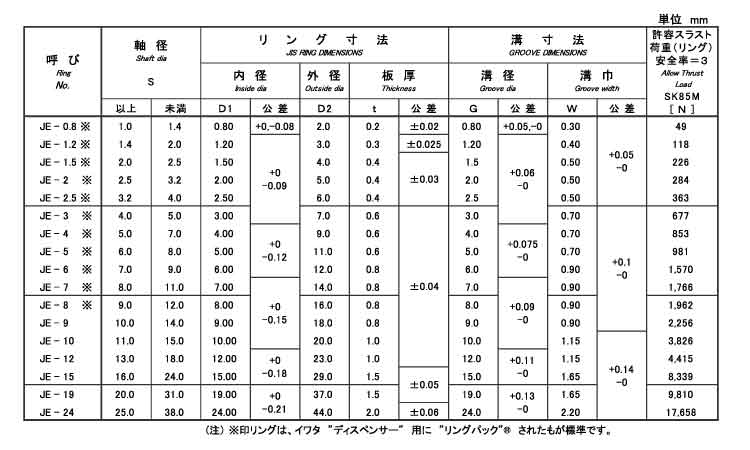

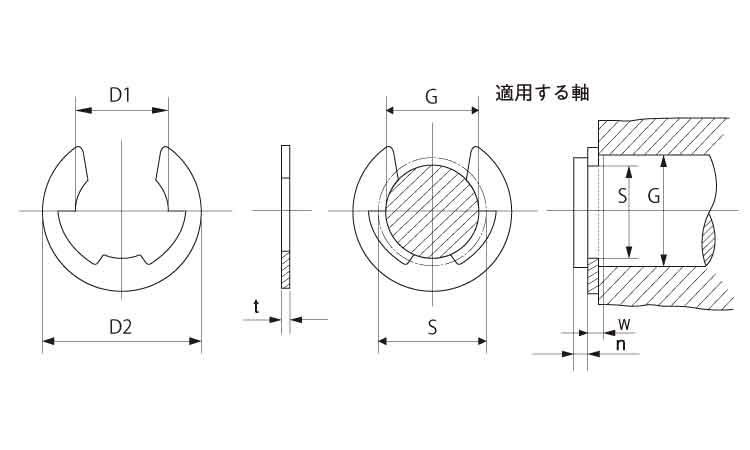

サイズを決定するにはスナップリングと違い、軸の溝径(谷径)d2を測ってください。
軸の外径(太い部分の径)とは関係なく溝径により適用するリングが違ってきます。例えば、外径12.0mmの丸棒には幅0.9mm、深さ1.95mmの溝を掘ると溝径(谷径)は8.1mmになりますのでE-8をセットします。
幅0.9mm、深さ1.45mmの溝を掘ると溝径が9.1mmになるのでE-9を、幅1.15mm、深さ0.9mmの溝では溝径が10.2mmになるのでE-10をセットします。
☆スタック品とは、止め輪などの製品で、作業性を考慮して工具に喰いつきやすいように棒状に整列させテープなどで貼り付けた梱包のこと。
ステンレス表記→SUS304
E形止め輪(Eリング)は、形状がアルファベットの”E”に似ていることから呼ばれています。
軸に円周溝を切り、ラジアル方向から挿入し保持部品を止めるリング状の止め輪です。
軸用のみで、商品の呼びサイズはスナップリングと違い、軸の溝径が商品サイズ名です。
取付けにはE文字の3点突起を溝に押し込んで止めます、専用工具(ETホルダーなど)を使うと便利ですが、一般工具でも使用はできます。(工具も扱っております)
素材は ばね用鋼でできており、弾力を利用して溝にはまる様になっています。
修理やメンテナンスのためセットしてあったEリングを外した場合は、へたり等により新品のEリングとは寸法が違う場合がありますが、スナップリングに比べ脱着時の変形が少ないのであまり大きく寸法が違うことはないようです。
サイズを決定するにはスナップリングと違い、軸の溝径(谷径)d2を測ってください。
軸の外径(太い部分の径)とは関係なく溝径により適用するリングが違ってきます。例えば、外径12.0mmの丸棒には幅0.9mm、深さ1.95mmの溝を掘ると溝径(谷径)は8.1mmになりますのでE-8をセットします。
幅0.9mm、深さ1.45mmの溝を掘ると溝径が9.1mmになるのでE-9を、幅1.15mm、深さ0.9mmの溝では溝径が10.2mmになるのでE-10をセットします。
☆スタック品とは、止め輪などの製品で、作業性を考慮して工具に喰いつきやすいように棒状に整列させテープなどで貼り付けた梱包のこと。
E形止め輪(JIS(磐田製
32件あります
在庫更新日時:2026/04/28 03:00
| 商品名 商品コード |
材質 | 表面処理 |
サイズ 径+長さ(ℓ) |
バラ売り |
在庫
在庫とは小箱もしくはバラ1本はある状態です。更新日時を参照してください。
|
代替品
代替品とは
「代替品」の「あり」をクリックすると、「代替品一覧」へ移動します。
|
小箱入数
|
小箱単価
小箱でお買い上げの際の 1本あたりの価格です。 税込/税抜
|
カートに入れる
カートとは「カートに入れる」ボタンをクリックすると数量入力画面が表示されます。バラ・小箱・大箱の単位も確認できます。
|
|---|---|---|---|---|---|---|---|---|---|
|
E形止め輪(JIS(磐田製
W200I0600008000000 |
鉄 | 生地 | JE-0.8 | あり | なし | 1,000 | 6.45円 5.87円 | ||
|
E形止め輪(JIS(磐田製
W200I0600012000000 |
鉄 | 生地 | JE-1.2 | あり | なし | 1,000 | 3.23円 2.94円 | ||
|
E形止め輪(JIS(磐田製
W200I0600015000000 |
鉄 | 生地 | JE-1.5 | あり | なし | 1,000 | 3.63円 3.3円 | ||
|
E形止め輪(JIS(磐田製
W200I0600020000000 |
鉄 | 生地 | JE-2 | あり | なし | 1,000 | 3.96円 3.6円 | ||
|
E形止め輪(JIS(磐田製
W200I0600025000000 |
鉄 | 生地 | JE-2.5 | あり | なし | 1,000 | 4.27円 3.89円 | ||
|
E形止め輪(JIS(磐田製
W200I0600030000000 |
鉄 | 生地 | JE-3 | あり | なし | 1,000 | 4.62円 4.2円 | ||
|
E形止め輪(JIS(磐田製
W200I0600040000000 |
鉄 | 生地 | JE-4 | あり | なし | 1,000 | 5.17円 4.7円 | ||
|
E形止め輪(JIS(磐田製
W200I0600050000000 |
鉄 | 生地 | JE-5 | あり | なし | 1,000 | 5.83円 5.3円 | ||
|
E形止め輪(JIS(磐田製
W200I0600060000000 |
鉄 | 生地 | JE-6 | あり | なし | 1,000 | 9.59円 8.72円 | ||
|
E形止め輪(JIS(磐田製
W200I0600070000000 |
鉄 | 生地 | JE-7 | あり | なし | 1,000 | 10.71円 9.74円 | ||
|
E形止め輪(JIS(磐田製
W200I0600080000000 |
鉄 | 生地 | JE-8 | あり | なし | 1,000 | 12.4円 11.28円 | ||
|
E形止め輪(JIS(磐田製
W200I0600090000000 |
鉄 | 生地 | JE-9 | あり | なし | 1,000 | 13.87円 12.61円 | ||
|
E形止め輪(JIS(磐田製
W200I0600100000000 |
鉄 | 生地 | JE-10 | あり | なし | 500 | 19.34円 17.59円 | ||
|
E形止め輪(JIS(磐田製
W200I0600120000000 |
鉄 | 生地 | JE-12 | あり | なし | 500 | 29.02円 26.39円 | ||
|
E形止め輪(JIS(磐田製
W200I0600150000000 |
鉄 | 生地 | JE-15 | あり | なし | 500 | 71.28円 64.8円 | ||
|
E形止め輪(JIS(磐田製
W200I0600190000000 |
鉄 | 生地 | JE-19 | あり | なし | 500 | 95.04円 86.4円 | ||
|
E形止め輪(JIS(磐田製
W200I0600240000000 |
鉄 | 生地 | JE-24 | あり | なし | 100 | 156円 142円 | ||
|
E形止め輪(JIS(磐田製
W202I0600008000000 |
ステンレス | 生地 | JE-0.8 | あり | なし | 1,000 | 8.28円 7.53円 | ||
|
E形止め輪(JIS(磐田製
W202I0600012000000 |
ステンレス | 生地 | JE-1.2 SUS | あり | なし | 1,000 | 5.25円 4.78円 | ||
|
E形止め輪(JIS(磐田製
W202I0600015000000 |
ステンレス | 生地 | JE-1.5 SUS | あり | なし | 1,000 | 5.68円 5.17円 | ||
|
E形止め輪(JIS(磐田製
W202I0600020000000 |
ステンレス | 生地 | JE-2 SUS | あり | なし | 1,000 | 5.91円 5.38円 | ||
|
E形止め輪(JIS(磐田製
W202I0600025000000 |
ステンレス | 生地 | JE-2.5 SUS | あり | なし | 1,000 | 6.13円 5.58円 | ||
|
E形止め輪(JIS(磐田製
W202I0600030000000 |
ステンレス | 生地 | JE-3 SUS | あり | なし | 1,000 | 6.99円 6.36円 | ||
|
E形止め輪(JIS(磐田製
W202I0600040000000 |
ステンレス | 生地 | JE-4 SUS | あり | なし | 1,000 | 7.88円 7.17円 | ||
|
E形止め輪(JIS(磐田製
W202I0600050000000 |
ステンレス | 生地 | JE-5 SUS | あり | なし | 1,000 | 8.73円 7.94円 | ||
|
E形止め輪(JIS(磐田製
W202I0600060000000 |
ステンレス | 生地 | JE-6 SUS | あり | なし | 1,000 | 16.03円 14.58円 | ||
|
E形止め輪(JIS(磐田製
W202I0600070000000 |
ステンレス | 生地 | JE-7 SUS | あり | なし | 1,000 | 20.24円 18.4円 | ||
|
E形止め輪(JIS(磐田製
W202I0600080000000 |
ステンレス | 生地 | JE-8 SUS | あり | なし | 1,000 | 22.31円 20.29円 | ||
|
E形止め輪(JIS(磐田製
W202I0600090000000 |
ステンレス | 生地 | JE-9 SUS | あり | なし | 1,000 | 18.68円 16.99円 | ||
|
E形止め輪(JIS(磐田製
W202I0600100000000 |
ステンレス | 生地 | JE-10 SUS | あり | なし | 500 | 25.49円 23.18円 | ||
|
E形止め輪(JIS(磐田製
W202I0600120000000 |
ステンレス | 生地 | JE-12 SUS | あり | なし | 500 | 31.59円 28.72円 | ||
|
E形止め輪(JIS(磐田製
W202I0600150000000 |
ステンレス | 生地 | JE-15 SUS | あり | なし | 500 | 79.99円 72.72円 |
